Halogenfri flussmedel utan rengöring för N-typ-celler: Varför rester avgör modulens livslängd
Innehållsförteckning
Flussmedlet är den minsta förbrukningsvaran på en modullinje och den som mest sannolikt avgör om en 25-årsgaranti klarar fuktig värme. När N-typceller — TOPCon, HJT och XBC — ersatte PERC, slutade flussmedlet som fungerade på tjocka wafers och breda fingrar att vara tillräckligt: samma aktivitet som en gång rengjorde en bussbar rent angriper nu ultrafina fingrar och tunna passiveringsskikt, och lösningsmedlen som en gång avdunstade ofarligt lämnar nu rester som visar sig som isolationsförlust och delaminering efter 85 °C / 85 %RH-åldring. N-typ-eran behöver inte ett starkare flussmedel. Den behöver ett mildare, renare och mer förutsägbart.
Varför det gamla flussmedlet slutade fungera
Fellägena är inte teoretiska; vart och ett motsvarar en defekt som en stringer-operatör redan känner igen.
| Vad som förändrades | Hur det gamla flussmedlet misslyckas | Vad du ser på linjen |
|---|---|---|
| Fingrarna är mycket finare, wafers mycket tunnare | Högaktivt, starkt surt flussmedel angriper silverfingret och passiveringsskiktet | Mikrosprickor, effektförlust, EL-mörka områden längs fingret |
| N-typceller kräver ett lågtemperaturlödningsfönster | Dålig aktivering vid låg temperatur; aktivatorn förångas i förvärmningen innan den kan verka | Kalla lödställen, olödda fogar, skalkraft under specifikation |
| Tillförlitlighet bedöms nu efter fuktig värme | Lösningsmedel med hög kokpunkt lämnar rester som ser rena ut men inte är det | Minskad isolationsresistans, jonmigrering, försämrad EVA/POE-skalkraft efter 85/85 |
| Produktion i kallt väder | Dibasiska syraaktivatorer kristalliserar vid låg lagringstemperatur | Variation i aktivitet mellan satser, säsongsvariationer i utbyte |
| Halogenrestriktioner skärptes på exportmarknader | Halogenhaltiga formuleringar klarar inte inkommande inspektion | Avvisade leveranser, misslyckade stickprov i EU, Japan, Korea och Sydostasien |
Den tredje raden är den som kostar mest och visar sig senast. En flussmedelsrest som är osynlig i slutet av stringern kan fortfarande sitta på cellsytan när modulen går in i fuktig värme, där den blir en jonväg. Det är därför branschens syn har skiftat från att betrakta flussmedel som en förbrukningsvara till att betrakta det som ett processmaterial med en tillförlitlighetskonsekvens.
Vad som nu definierar ett fotovoltaiskt flussmedel
Fyra egenskaper har gått från önskvärda till specifikationspunkter:
- Mild, kontrollerbar aktivitet. Tillräcklig för att bryta oxiden på ribbonen och padden vid låg temperatur, inte tillräcklig för att etsa fingret eller passiveringsskiktet.
- Extremt låga rester, genuint no-clean. Inte bara osynligt efter lödning — elektriskt ofarligt efter accelererad åldring.
- Global efterlevnad. Halogenfritt och låg-VOC, med testdokumentation som bevisar det vid gränsen.
- Massproduktionsstabilitet. Ingen kristallisering över lagringstemperaturområdet, så satsaktiviteten inte driver med säsongen.
Dessa drar i olika riktningar, och det är hela svårigheten. Högre aktivitet ger bättre vätning och färre kalla lödställen, men angriper fina detaljer. Lägre aktivitet är skonsammare men riskerar otillräcklig oxidborttagning. Mer lösningsmedel hjälper spridning men lämnar mer rester. En formulering är en kompromiss, och den användbara frågan när man jämför produkter är vilken kompromiss den gjorde.
Vad en formulering faktiskt förändrar

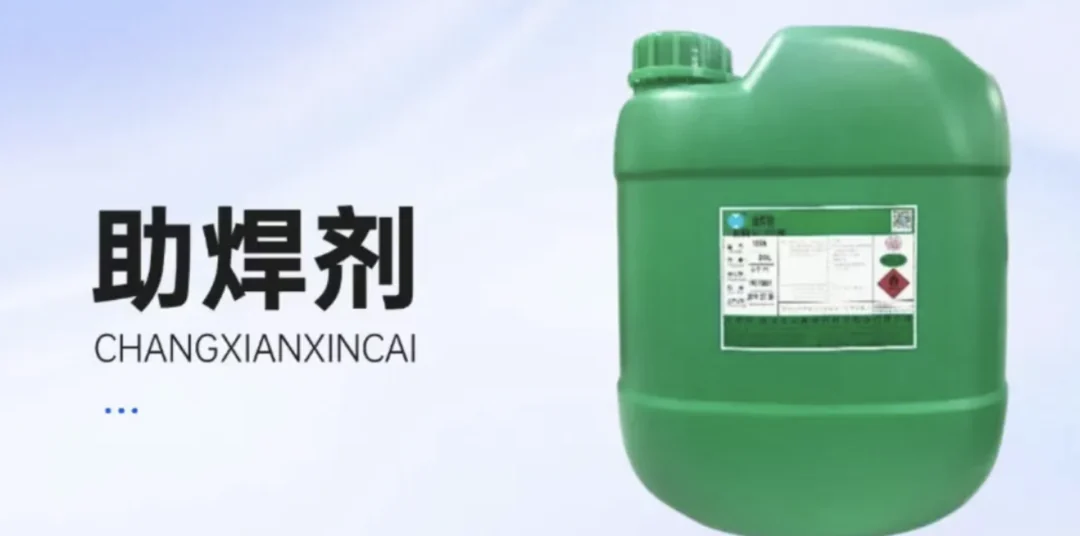

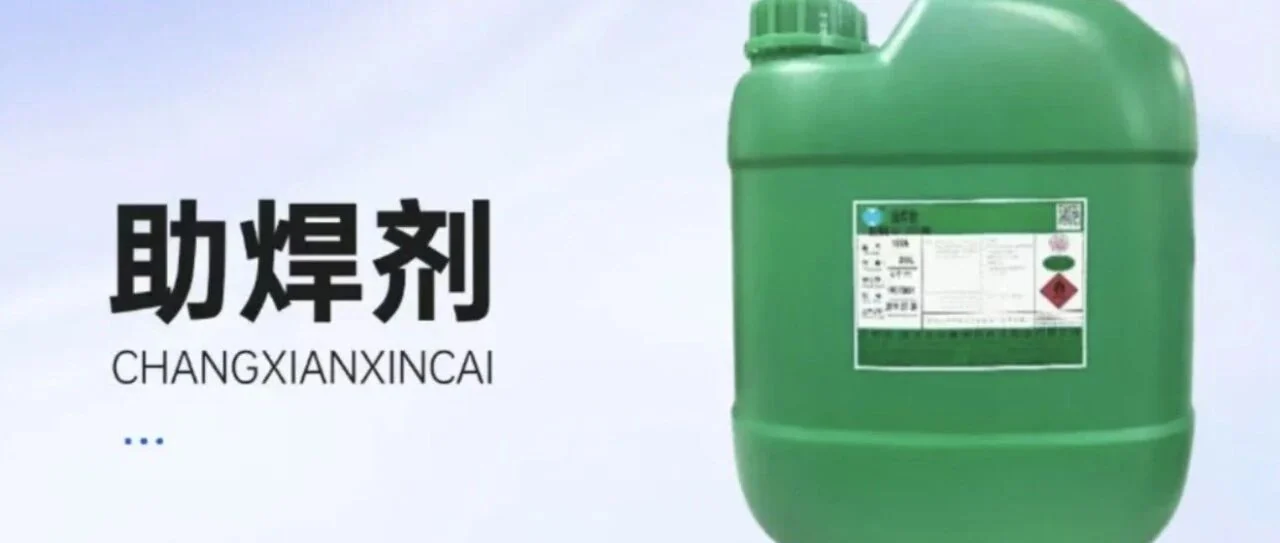

Om vi tar en halogenfri no-clean-produktfamilj som genomarbetat exempel — CX700/B/D-serien från Changxian, beskriven i den kinesiska branschartikeln som är källan till denna text — är de tre hävstängerna lösningsmedelssystemet, aktivatorsystemet och de funktionella tillsatserna.
Lösningsmedelssystemet
Många flussmedel på marknaden förlitar sig på butyl-eter-typiska lösningsmedel: hög viskositet, svåra att avdunsta och ursprunget till problemet med osynliga rester. Alternativet som beskrivs här kombinerar ett lågvisköst speciallösningsmedel med dipropylenglykolmetyleter (DPM). Speciallösningsmedlet har ingen eterbindning, finfördelas utan att täppa igen munstycket och avdunstar tillräckligt tidigt för att förvärmningen inte ska förånga aktivatorn innan den verkar. DPM tillsätts för vätning och solubilisering, och för att hämma kristallisering vid låg temperatur.
Aktivatorsystemet
Istället för en enda aggressiv syra använder det beskrivna tillvägagångssättet tre milda organiska syror — succinsyra, glutarsyra och adipinsyra — tillsammans med en kolvätebaserad aktivator, som var och en gör en definierad uppgift. Det avsedda beteendet är att blandningen verkar vid låg temperatur för att bryta ribbon-oxiden, sedan aktiveras fullt ut under högtemperaturfasen utan att korrodera fina fingrar, och till stor del förångas därefter så att sura rester inte kvarstår och driver PID.
Tillsatserna
En lågskummande nonjonisk tensid stödjer höghastighets-spraylinjer — skumbildning är ett verkligt problem på automatiska sprayflussmedel och orsakar ojämn avsättning. En bensotriazol (BTA)-korrosionsinhibitor ingår för att hämma oxidmissfärgning på ribbonens kopparsida och förbättra fogens mekaniska styrka.
Leverantörens påståenden som åtföljer denna formulering — fastämneshalt hålls vid 1,4–1,7 %, ingen kristallisering efter lång lagring vid 5 °C, RoHS- och REACH-testrapporter, och GW-skala-linjeresultat som hävdar 3–5 % utbytesförbättring på TOPCon-linjer med minskad mikrosprickbildning på HJT-linjer — är som publicerat av flussmedelsleverantören. De är leverantörens egna siffror, inte ett oberoende test, och bör läsas som sådana.
Hur flussmedelsfel visar sig på linjen
Det är här det blir en utrustningsfråga, och det är den delen vi hanterar dagligen. När en kund rapporterar ett löddefekt är flussmedlet sällan den första misstänkta och ofta den faktiska orsaken. Diagnostikmönstret:
Kalla lödningar och låg skalkraft
Om skalkraften är spridd snarare än enhetligt låg, misstänk flussmedlet och profilen snarare än maskinen. En aktivator som förångas under förvärmningen ger lödningar som ser löddade ut och som fallerar i dragprov. Tecknet är att felet korrelerar med förvärmningens uppehållstid eller med omgivande luftfuktighet, inte med placeringsnoggrannheten.
Band som inte väter padden
Vätningsfel med korrekt placering och korrekt temperatur betyder vanligtvis att flussmedlet inte tar bort oxiden tillräckligt snabbt vid den temperaturen, eller att det appliceras ojämnt. På en automatisk sprayflussmedel bildas skum och munstycken täpps igen — båda är formuleringsegenskaper innan de är maskinfel.
Defekter som bara uppträder efter laminering eller fuktig värme
Drift i isolationsmotstånd, delaminering vid cellens yta och missfärgning som bara uppträder efter åldring pekar på rester. När dessa uppträder är modulerna redan laminerade, så undersökningen är dyr. Detta är det starkaste argumentet för att kvalificera flussmedel genom accelererad åldring snarare än genom hur lödningen ser ut från stringern.
Vi bygger stringrarna som kör dessa processer — SS-1500B, SS-2500B och AM050FH MBB stringer — och den praktiska regeln vi ger kunder är att flussmedlet och lödsprofilen måste kvalificeras tillsammans, på målcellen. Ett flussmedel som presterar utmärkt på en PERC-referenscell är inte bevis för en 0BB TOPCon-cell med finare fingrar och lägre termisk budget. Vår översikt över hur en tabber och stringer fungerar täcker de sex stationerna och var processfönstret ligger; flussmedlet är det som avgör hur brett det fönstret faktiskt är.
Efterlevnad är nu ett inköpskriterium
Haloginnehåll har gått från en teknisk kuriositet till en handelsbarriär. EU, Japan, Korea och flera sydostasiatiska marknader kontrollerar nu halogener, VOC och farliga rester i inkommande fotovoltaiskt material, och ett icke-kompatibelt flussmedel är en avvisad leverans snarare än en kvalitetsdiskussion. De praktiska kraven är:
- Haloginfri och tungmetallfri formulering, med angiven gräns och testmetod
- RoHS- och REACH-dokumentation som täcker den specifika kvaliteten, inte produktfamiljen
- Låg VOC, vilket spelar roll både för efterlevnad och för fabriksmiljön
- Certifikat på satsnivå, eftersom efterlevnadsfrågan ställs per leverans
Vad du bör kvalificera innan du byter
Att byta flussmedel är en processändring, inte ett byte av förbrukningsmaterial. Innan du byter, kör minst:
- Skalkraft och lödutseende över hela förvärmningsfönstret, inte vid den nominella inställningen — frågan är hur mycket marginal det nya flussmedlet ger dig innan defekter uppträder.
- EL-inspektion av strängen, för att fånga fingerskador och mikrokrackor som visuell inspektion missar. Om du inte har inline-EL är detta punkten där en offline EL-uppsättning tjänar in sitt pris.
- Isolationsmotstånd och skalkraft efter fuktig värme, på laminerade prover. Detta är det enda testet som tar upp restfrågan.
- En kallagringskontroll. Förvara ett prov vid den lägsta temperatur din lagerlokal faktiskt når, verifiera sedan aktivitet och utseende — om din anläggning upplever vinter är detta inte ett teoretiskt test.
- Efterlevnadsdokument för den exakta kvaliteten, kontrollerade mot destinationsmarknaden före den första produktionssatsen snarare än före den första leveransen.
Vanliga frågor
Vad betyder no-clean egentligen för ett fotovoltaiskt flussmedel?
Att resten som lämnas efter lödning är elektriskt ofarlig och inte behöver avlägsnas. I praktiken innebär detta låg torrhalt, aktivatorer som till stor del förångas, och en rest som inte blir ledande eller hygroskopisk efter fuktig värme. Det är ett tillförlitlighetsanspråk, inte ett utseendeanspråk — ett flussmedel kan lämna inget synligt och ändå misslyckas i isolationsprovet vid fuktig värme.
Är haloginfritt flussmedel svagare än halogenerat flussmedel?
Inte nödvändigtvis, men aktiveringskemikalierna är annorlunda. Halogenaktivatorer är mycket effektiva oxidborttagare, vilket är precis varför de är begränsade. Haloginfria formuleringar uppnår tillräcklig aktivitet med organiska syrasystem och noggrant val av lösningsmedel. Avvägningen flyttas från rå aktivitet till formuleringskontroll och processfönstrets bredd.
Varför spelar flussmedelsrester större roll för N-typ än de gjorde för PERC?
Två skäl. För det första är N-typceller känsligare för de ytförhållanden som rester påverkar. För det andra blev branschens testregim strängare samtidigt — fuktig värme och PID-testning är nu rutinmässiga inköpskrav, så defekter som tidigare var osynliga mäts nu.
Kan jag byta flussmedel utan att omkvalificera lödsprofilen?
Du kan byta det, men du bör inte anta att profilen fortfarande gäller. Olika lösningsmedelssystem förändrar hur flussmedlet beter sig i förvärmningen, och olika aktivatorer förändrar temperaturen vid vilken vätningen börjar. Kör om skalkraften över förvärmningsfönstret innan du binder dig.
Påverkar valet av flussmedel 0BB-linjer annorlunda?
Ja. Format utan busbar använder tunnare band och finare anslutningspunkter, så det finns mindre termisk massa och mindre mekanisk marginal. Lågtemperaturaktiveringens beteende och aktivatorns skonsamhet spelar större roll, inte mindre. Vi behandlade frågan om busbarformat separat i stringerartikeln som länkas ovan.
Var kommer de tekniska detaljerna i den här artikeln ifrån?
Formuleringsbeskrivningen, de fyra påstådda produktegenskaperna och linjeresultaten kommer från den kinesiska branschartikeln publicerad av 新能供应链, som beskriver Changxian CX700/B/D haloginfria no-clean-flussmedelsserie. Det är leverantörsförfattat innehåll och vi har märkt prestandasiffrorna som leverantörspåståenden. Den allmänna lödtekniken — hur aktivatorkemi, lösningsmedelsrester och fukt-värme-tillförlitlighet hänger samman — är standardpraxis inom elektronik- och fotovoltaisk montering. Avsnittet om diagnostik på produktionslinjenivå återspeglar hur vi ser dessa fel från utrustningssidan. Ingenting här bygger på våra egna laboratorietester av något flussmedel.
